BPMS ( Body Pressure Measurement System-체압 분포 ) 시스템

제조사

Tekscan

연구적용분야

자동차, 로봇, 인체공학, 건설장비, 의료기기

제품특징(Features)

제조사 (TEKSCAN)

제조사 사이트 :  www.tekscan.com


BPMS 시스템은 자동차의 시트, 매트리스, 쿠션 및 등 받침 지지면에 대한 인체의 압력 분포를 측정합니다. 이 시스템은 전자적 스캔 장치(DAQ)인 USB 핸들, 소프트웨어 및 초박막 압력 센서로 구성됩니다. 센서는 면적 및 해상도에 따른 1,024 ~ 16,128개의 개별 감지 요소를 포함하고 있습니다. 이러한 감지 요소의 조합은 위치 및 Peak Presssure 그리고 전체 압력 분포 패턴의 분석하여 정확한 측정을 가능하게 합니다. 또한 이 시스템은 동적 측정이 가능하며, 휴대가 편리하여, 주행중인 자동차 안이나 연구실에서도 측정이 용이합니다.

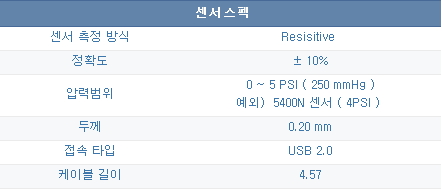

상세정보(Specifications)

특히 이 시스템은 한개의 USB 핸들을 이용하여 시트의 엉덩이 또는 등 부분의 측정이 가능하며, 두개의 USB 핸들을 이용하면, 엉덩이 부분 및 등 부분을 동시에 측정할 수 있습니다. 또한, 4개 또는 8개의 USB 핸들을 이용하여 매트리스 같은 큰 면적의 측정도 가능합니다.

더욱 중요한것은 센서 자체가 개별 모듈로 구성되어 있어 일부 센서 손상시 전체 센서를 교체하지 않고, 파손된 센서만 새로 구입하여, 측정할 수 있습니다.

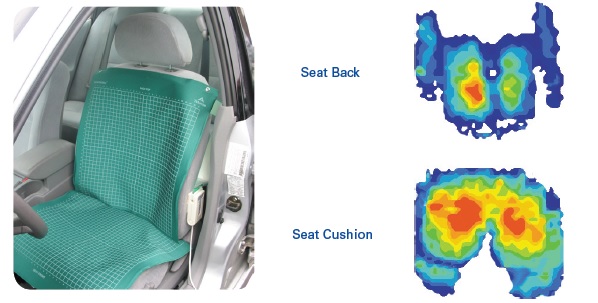

<2개의 USB 핸들을 이용하여 자동차 시트에 앉아 있는 사람의 압력분포 측정 - 5315센서>





측정 기능
- 레코딩 및 동적 압력 패턴 재생
- 컴퓨터의 USB포트에 연결
- 고속 센서 스캐닝 ( 100Hz )
- 정확하고 반복 가능한 측정
- 센서의 데이타를 실시간 측정
- 그래프 및 데이터 분석 기능
- 초박막형 센서 , 내구성 및 재사용 가능
- 높은 공간 해상도
- 간편 설정 및 휴대 편리

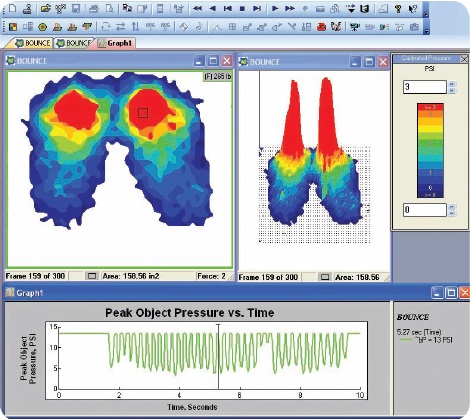

  < 차량 운전 중에 변화하는 시트의 Peak Presssure 및 그래프 표시 >

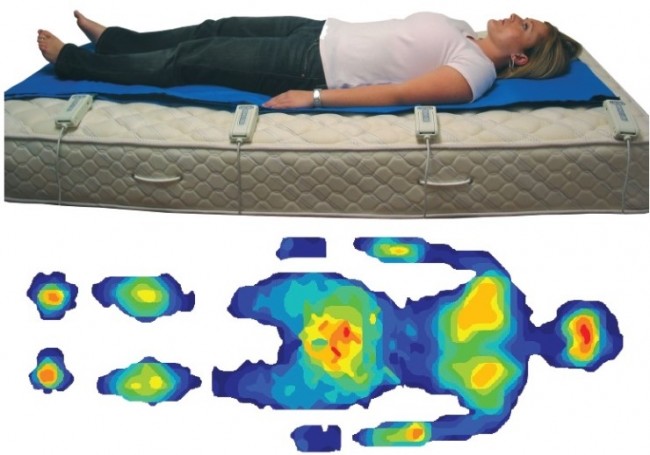

                              < 매트리스에서 5315센서 4개를 이용하여 측정한 여성 전신 압력 분포>

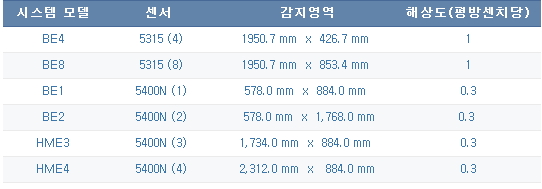

* 매트리스 구성
