Delsys Trigno Research System
제조사
DELSYS
연구적용분야
Rehabilitation Sciences제품특징(Features)

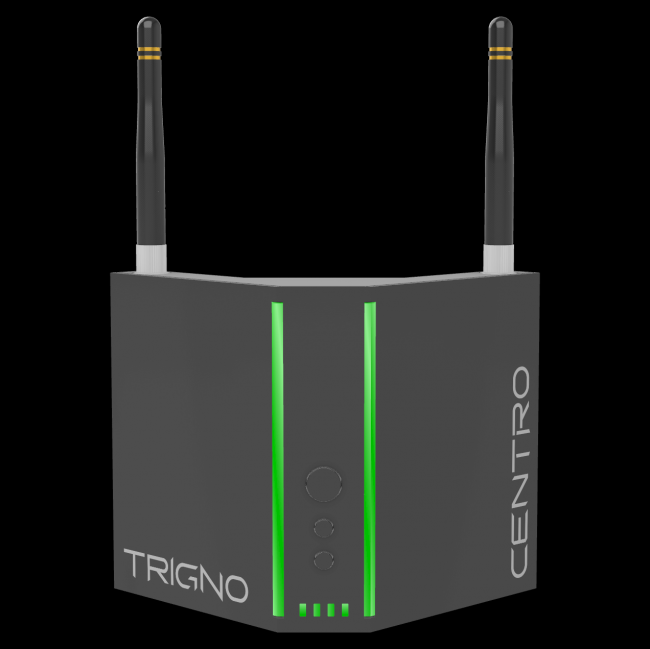

앞으로 Research 시스템의 Base Station 이 Centro Base Station 으로 변경됩니다.
안테나가
2
개
,
트리거모듈이 내장되어
있고 최대
6
채널의 아날로그 입력단자
(BNC)
가 포함되어 있습니다
.
충전은 별도의 크래들로 진행합니다.
DAQ 보드를 사용하려면 Research system (Analog+Digital) 타입을 구매해야 합니다.
프로그램은 수집용
SW (Discover)
를 이용하고
, EMGworks
도 제공되어 데이터 분석을 할 수 있습니다
.
제품 이미지와 특징 등은 향후 업데이트 하겠습니다.
①
근육의 움직임이나 활성도, 관절의 움직임을 측정하는 제품으로 피부에 부착
②
무선으로 데이터가 전달되기 때문에
움직임이 부자유스러운 노인이나 아동도 쉽게 사용 가능
③
Dry
type (건식) sEMG (Surface EMG)
④
자이로센서 내장, 센서당 EMG 1채널과 가속도 3채널, 자이로 3채널
제공 (magnetic 3채널은 SDK로
가능)
⑤
병렬 Bar 형태로 설계, 정밀한 신호 측정 (미국특허)
⑥
송수신거리 : 40m (RF mode)
⑦
2 시간 충전으로 8시간 사용 가능
⑧
2000
Hz 표본추출률
⑨
소모품은 접착용 양면테이프만
필요
⑩
EMG 및 각 채널 Raw 데이터 측정 프로그램 제공
⑪
USB 연결방식: 데스크탑, 노트북 등 USB포트가 있는 PC는 모두 사용 가능
⑫
Windows 기반의 OS에서 사용 가능 (Win10 포함)
⑬
Android
App 을 활용, 블루투스로 핸드폰이나 태블릿으로 연결 가능 (BLE v4.2)
⑭
64 채널 Analog Output 기능 제공
⑮
SDK,
API 제공
상세정보(Specifications)
|
센서
|
|
|
Sensor
Channels |
1x EMG,
up to 6x IMU |
|
Reference
Type |
Dual
on-board stabilizing reference |
|
Inter-Electrode
Spacing |
10 mm |
|
EMG
Bandwidth |
20-450
Hz, 10-850 Hz options |
|
EMG
Sampling Rate (Max) |
4370
sa/sec |
|
Accelerometer
Sampling Rate (Max) |
963
sa/sec |
|
Gyroscope
Sampling Rate (Max) |
741
sa/sec |
|
Orientation
Sampling Rate (Max) |
222
sa/sec |
|
Resolution |
16 bit |
|
EMG
Baseline Noise (typical) |
750 nV |
|
EMG
Input Range |
11 mV /
22 mV rti |
|
CMRR |
<-80
dB |
|
Inter-Sensor
Latency |
1 sample
period (No inter-sensor latency) |
|
On-Board
EMG Filter |
Butterworth
bandpass (40/80 dB/dec) |
|
RMS
Envelope Calculation (100ms window) |
|
|
Real-Time
IMU Orientation Filter |
Quaternions
or RPY (selectable) |
|
Battery
Life |
8 hours |
|
Recharge
Time |
2.5
hours |
|
Size |
27(L)mm
x 37(W)mm x 13(H)mm |
|
Weight |
14g |
|

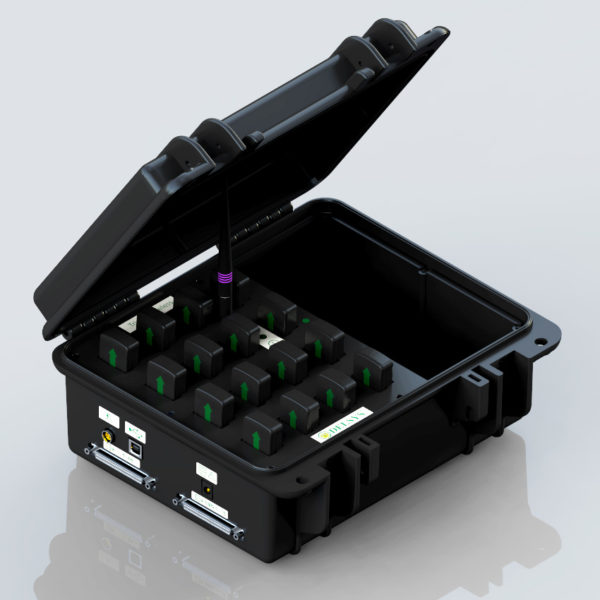

Base
Station |
|
|
Communication |
RF
Protocol,
최대 16개 센서와 무선 통신
|
|
Operating
Range |
40m
반경 이내
|
|
Interface |
Single
USB interface |
|
Output |
Trigger
Module Connector |
|
USB Type |
USB 2.0
compliant high speed |
|
Temperature
Range |
5-50
degrees Celsius |
|
Size |
241(L)mm
x 276(W)mm x 127(H)mm |
|
소프트웨어
|
|
|
동시에 작동되는 여러 보조시스템과
호환 (Goniometer Adapter 및 각종 Trigno
sensor) |
|
|
EMG
및 생체신호 분석 프로그램 제공
|
|
|
EMG
및 각 채널 Raw 데이터 측정 프로그램 제공
|
|
|
SDK
제공
|
|
|
제품구성
|
|
|
센서
|
1~16 ea |
|
Base Station |
1 set (
디지털 또는 디지털+아날로그타입) |
|
Power Supply |
1 set |
|
소프트웨어 (EMGworks) |
1 copy |
|
스킨 인터페이스
|
5 pk |
|
제품 매뉴얼
|
1 set |
이미지
